Teknik radiografi sternum

Teknik radiografi sternum

1. anatomi sternum


               www.tipilmi.org

2. Persiapan Pasien

   Tidak memerlukan persiapan kusus, hanya melepas  atau menyingkirkan benda yang dapat

   mengganggu gambaran radiograf.

3. Teknik Pemeriksaan

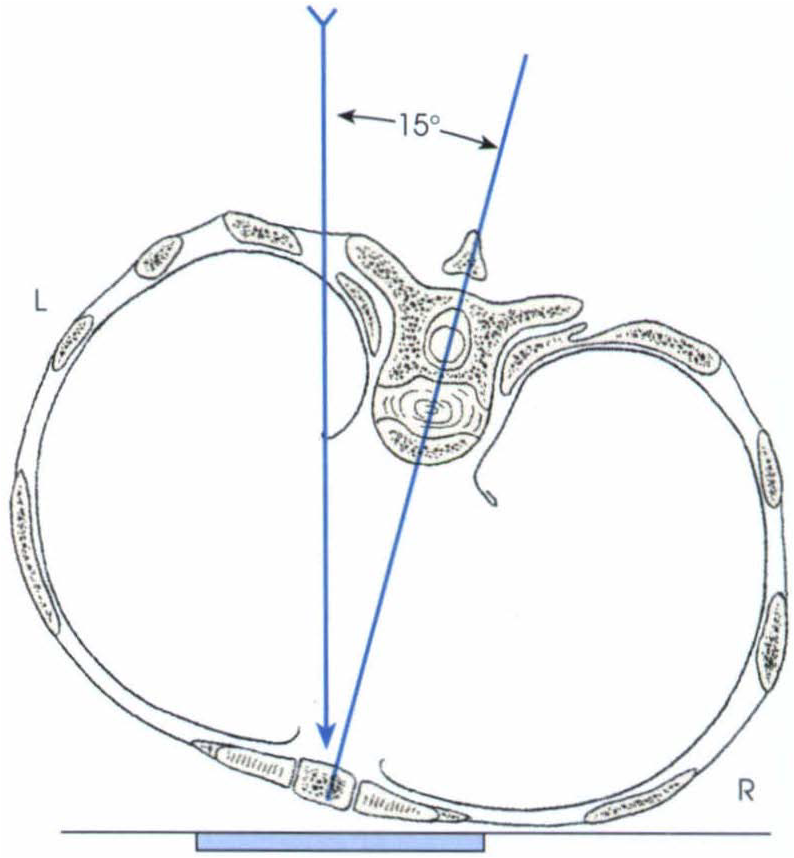

     Proyeksi PA oblique (RAO)

     Posisi Pasien : Pasien diposisikan prone

     Posisi Objek :  - atur sternum dengan posisi RAO dengan sudut 15-20 derajat

                           - atur sternum pada pertengahan kaset

                           - pastikan nantinya tidak ada gambambaran yang terpotong
                           - agar nyaman kepala diberi bantal dan kaki kiri difleksikan

    Central point (CP) : setinggi T7

    Central Ray (CR)   : vertical tegak lurus kaset

     FFD                       : 100 cm

    Kaset                     : 24x30cm



    Kriteria Radiograf   : - dari jugular notch - proccus xypoideus tampak

                                   - sternum tidak superposisi dengan vertebrae



    Proyeksi lateral

     Posisi Pasien : Pasien diposisikan erect

     Posisi Objek :  - atur sternum dengan posisi true lateral

                           - atur sternum pada pertengahan kaset

                           - pastikan nantinya tidak ada gambambaran yang terpotong
                           - lengan di atur kebelakang, sehingga tidak mengganggu gambaran sternum

    Central point (CP) : pertengahan sternum

    Central Ray (CR)   : vertical tegak lurus kaset

     FFD                       : 100 cm

    Kaset                     : 24x30cm



    Kriteria Radiograf   : - dari jugular notch - proccus xypoideus tampak

                                   - sternum ttampak bebas, tidak superposisi dengan ribs
                                   - manubrium sterni tidak superposisi dengan shoulder
